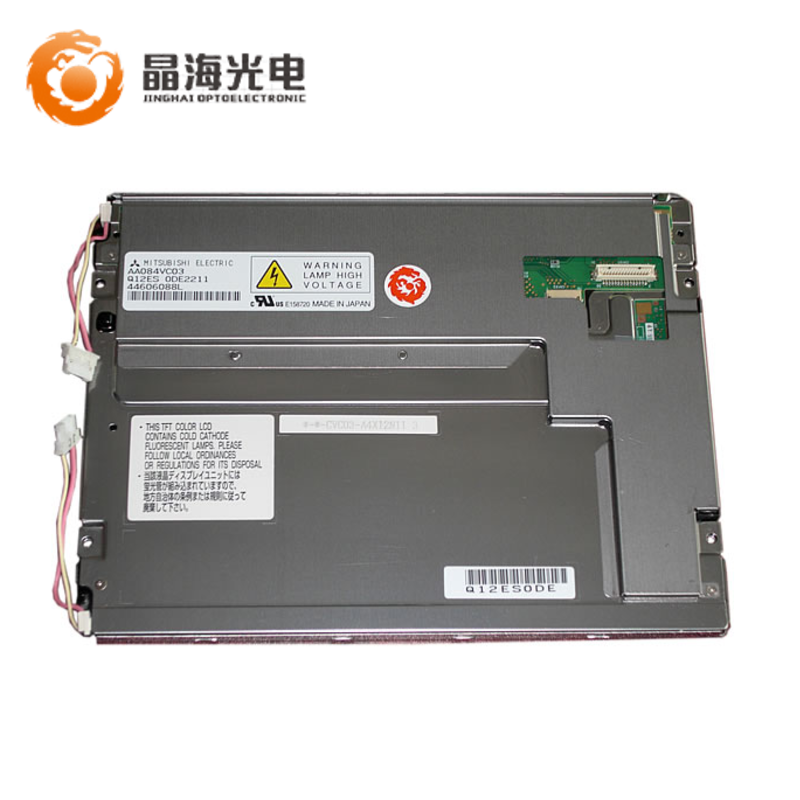

AA084VC03是一款采用a-Si TFT-LCD技术的8.4英寸液晶模组产品,配有CCFL背光,无背光驱动,无触摸。端子正装,180度翻转显示,表面雾面。耐振动性为1.0G (9.8 m/s²)。
显示详情:TN,常白显示,透射式液晶模组产品,450:1的透射对比度,响应时间为8/27 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit灰阶信号,可显示262K颜色,色彩饱和度达39% (NTSC)。
背光详情:采用了2 pcs CCFL发光的侧入式光源(顶部和底部),光源的使用寿命为40K小时,不含背光驱动。采用端子连接,驱屏电压为3.3V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。
推荐应用:工业 生产状态:已停产
一、三菱8.4寸液晶屏aa084vc03基本参数 | |
产品分类 | 三菱液晶系列 |
面板品牌 | 三菱 (mitsubishi) |
面板型号 | aa084vc03 |
产品组成 | 液晶屏 |
面板类型 | a-si tft-lcd |
应用产品 | 工业 |
工作温度 | -20 ~ 65 °c |
存储温度 | -20 ~ 70 °c |
显著特征 | 表面雾面,180度翻转显示,背光易换 |
二、 三菱8.4寸液晶屏aa084vc03结构特性 | |
面板尺寸 | 8.4" (英寸) |
点分辨率 | 640(rgb)×480 |
分辨率简称 | vga |
宽 高 比 | 4:3 (宽:高) |
像素排列 | rgb vertical stripe |
点 间 距 | (横*竖):0.089×0.267 mm |
面板重量 | 400g (typ.) |
表面处理 | 雾面,hard coating (3h) |
显示区域 | (横*竖):170.9×128.2 mm |
可视区域 | (横*竖):174.9×132.2 mm |
外观尺寸 | (横*竖):199.5×149.0 mm |
外观尺寸 | (厚度):11.5 (typ.) mm |
安装孔与支架 | face mounting holes (4-φ3.4) |
触 摸 屏 | 无 |
三、三菱8.4寸液晶屏aa084vc03光学特性 | |
显示模式 | tn,常白显示,透射式 |
亮 度 | 450 cd/m2 (typ.) |
透射对比度 | 450:1 (typ.) |
显示颜色 | 262k (6-bit) |
响应时间 | 8/27 (typ.)(tr/td) |
可视角度 | 65/65/50/60 (typ.)(cr≥10) (左/右/上/下) |
佳视角 | 6 o’clock |
白场色度 | x:0.311; y:0.327 |
白场变动 | 1.30 (max.)(5 points) |
