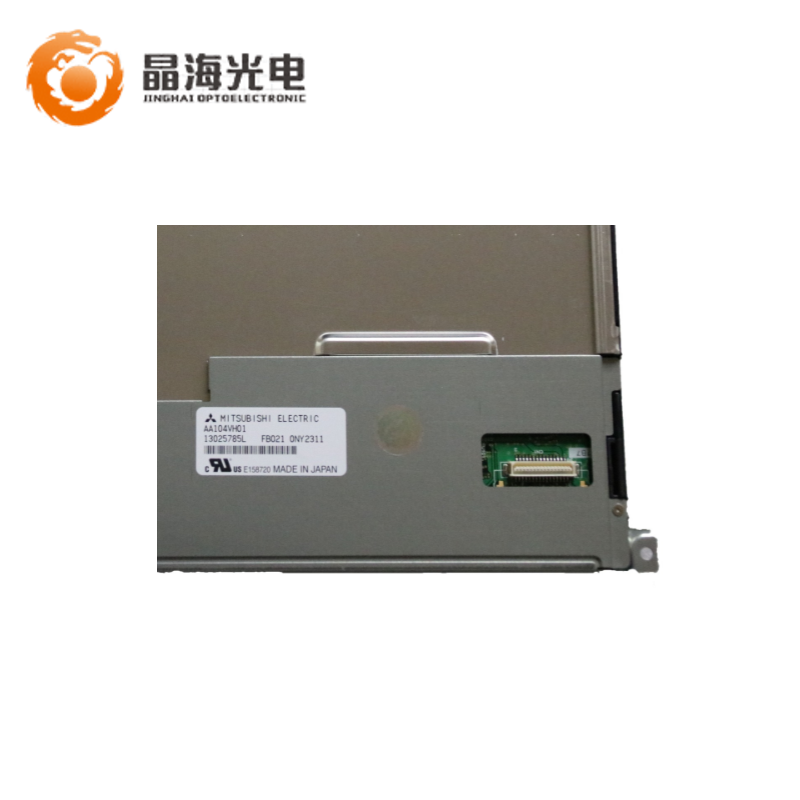

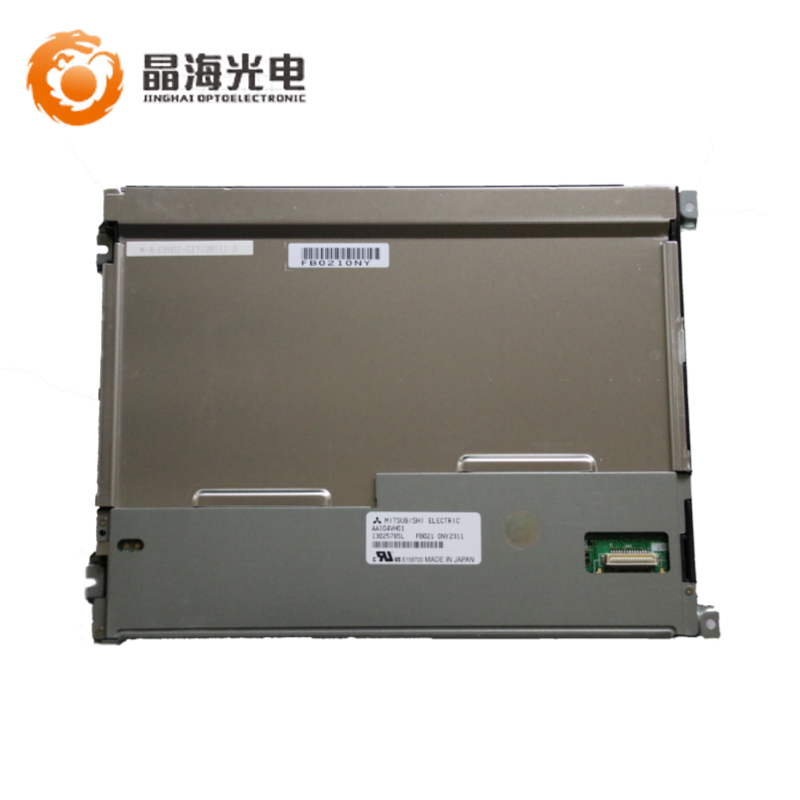

AA104VH01 (别名: T-55532D104J-LW-A-AAN)是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，配有WLED背光，无背光驱动，无触摸。端子倒装，180度翻转显示，表面雾面。
显示详情：TN，常白显示，透射式液晶模组产品，700:1的透射对比度。每个像素点采用了6-bit灰阶信号，可以显示262K颜色，色彩饱和度达到40% (NTSC)。
背光详情：采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。AA104VH01采用了CMOS (1 ch, 6-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)(VCC)。
推荐应用：工业； 生产状态：已停产。
一、三菱10.4寸AA104VH01 基本参数 | |
制造商 | 三菱/Mitsubishi |
产品型号 | AA104VH01 |
屏尺寸 | 10.4" |
分辨率 | 640×480 |
分辨率简称 | VGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.110×0.330 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【雾面】, 【翻转显示】, 【白光LED】, 【高亮度】, 【阳光下可视】, |
二、三菱10.4寸AA104VH01光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 800 nits |
对比度 | 700:1 |
颜色 | 262K |
色彩饱和度 | 40%NTSC |
响应时间 | 4/12 ms |
可视角度 | 65/65/70/70 |
最佳视角 | 6 o'clock |
白场色度 | X:0.313; Y:0.329 |
白场变动 | 1.30 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | Parallel |
接口类型 | CMOS |
信号接口定义 | BLE-6PINS-NNCAAC |
驱屏电压 | 3.3V |
面板输入电流 | 250mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | DF9B-31P-1V |
信号接口脚距 | 1 mm |
信号接口脚数 | 6 pins |
三、三菱10.4寸AA104VH01结构参数 | |
工作温度 | -20 °C ~ 70 °C |
存储温度 | -20°C ~ 80°C |
表面处理 | 雾面，Hard coating |
显示区域 | 211.2×158.4 mm |
可视区域 | 215.4×161.8 |
外形尺寸 | 241.00× 180.20×10.50 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
灯管数量 | 2串 pcs |
灯管形状 | 2串 |
背光寿命 | 60K Hours |
单一灯管电压 | 27V |
单一灯管电流 | 80mA |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | SM06B-SHLS-TF |
背光接口数量 | 1 pcs |
背光接口脚距 | 1.0 mm mm |
背光接口定义 | BLE-6PINS-NNCAAC |
