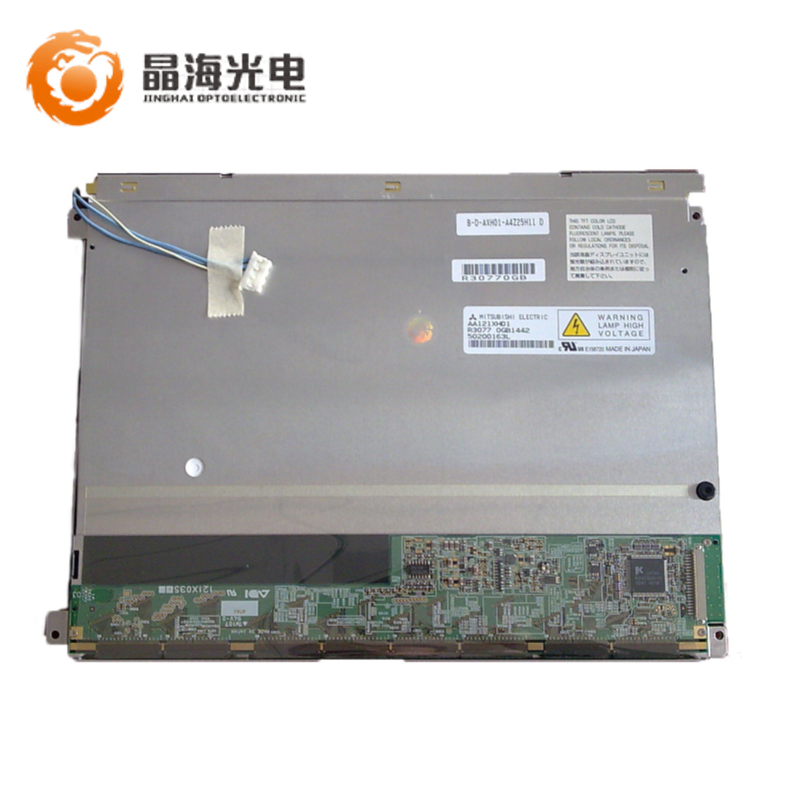

AA121XH01 (别名: T-51756D121J-FW-A-AA)是一款12.1英寸a-Si TFT-LCD液晶模组产品，配有CCFL背光，无背光驱动，无触摸。耐振动性为1.0G (9.8 m/s²)。180度翻转显示，表面雾面。
显示详情：TN，常白显示，透射式液晶模组产品，550:1的透射对比度，响应时间为6/19 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit灰阶信号，可显示262K颜色，色彩饱和度达到40% (NTSC)。
背光详情：采用了2 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐应用：工业； 生产状态：已停产。
一、三菱12.1寸AA121XH01基本参数 | |
制造商 | 三菱/Mitsubishi |
产品型号 | AA121XH01 |
屏尺寸 | 12.1" |
分辨率 | 1024×768 |
分辨率简称 | XGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.080×0.240 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【雾面】, 【翻转显示】, |
二、三菱12.1寸AA121XH01光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 320 nits |
对比度 | 550:1 |
颜色 | 262K |
色彩饱和度 | -1% |
响应时间 | 6/19 ms |
可视角度 | 45/75/65/65 |
最佳视角 | 6 o'clock |
白场色度 | X:0.322; Y:0.338 |
白场变动 | 1.30 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | LVDS |
接口类型 | LVDS |
信号接口定义 | BLL-4PINS-HHNL |
驱屏电压 | 3.3V |
面板输入电流 | 470mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | FI-SE20P-HFE |
信号接口脚距 | 4 mm |
信号接口脚数 | 4 pins |
三、三菱12.1寸AA121XH01结构参数 | |
工作温度 | -20 °C ~ 70 °C |
存储温度 | -20°C ~ 80°C |
表面处理 | 雾面，Hard coating |
显示区域 | 245.76×184.32 mm |
可视区域 | 249.0×187.5 |
外形尺寸 | 280.00× 210.00×12.00 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | CCFL |
灯管数量 | 2 pcs |
灯管形状 | 直条 |
背光寿命 | 50K Hours |
单一灯管电压 | 540V |
单一灯管电流 | 6mA |
灯管工作频率 | 30/60KHz （Min./Max.) |
灯管启动电压 | 1000/1200/1290V （Min.）（Ta=+25/0/-20℃) |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | BHR-04VS-1 |
背光接口数量 | 1 pcs |
背光接口脚距 | 4.0 mm mm |
背光接口定义 | BLL-4PINS-HHNL |
四、三菱12.1寸AA121XH01包装及生产状态 | |
开始量产时间 | 2006/10/30 |
