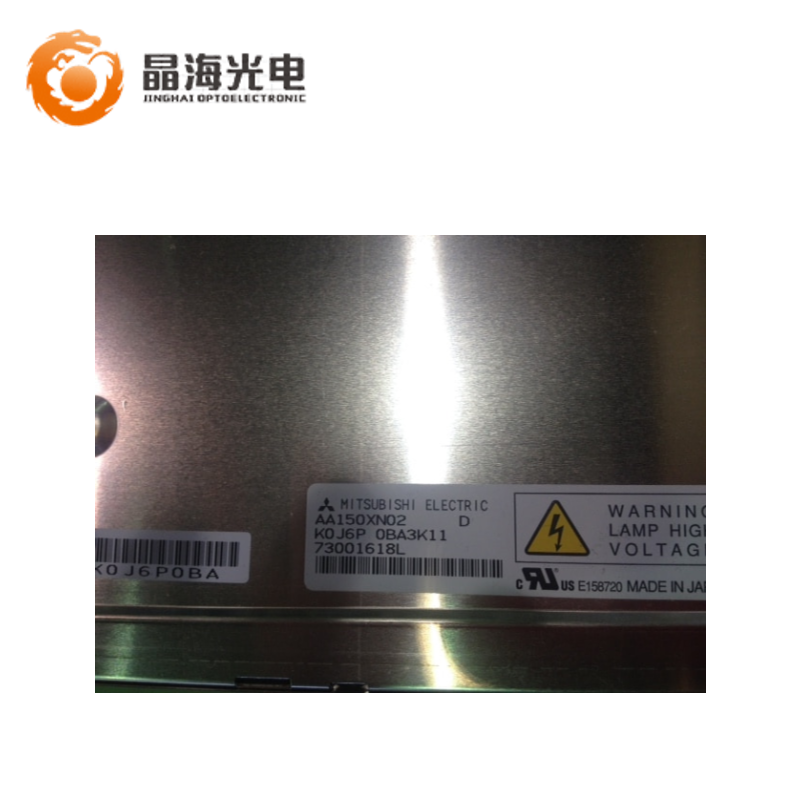

AA150XN02

AA150XN02

AA150XN02 (别名: T-51863D150J-FW-A-AB)是一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品,配有CCFL背光,无触摸。端子正装,180度翻转显示,6/8位灰阶可选。耐振动性为1.0G (9.8 m/s²)。

显示详情:TN,常白显示, 450:1的透射对比度,响应时间为6/19 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,可以显示262K/16.7M颜色,色彩饱和度达50% (NTSC)。

背光详情:采用了4 pcs CCFL发光的侧入式光源(顶部和底部),光源的使用寿命为50K小时,不含背光驱动。采用端子连接,驱屏电压为3.3V (Typ.)。

推荐应用:工业         生产状态:已停产


服务热线
0755-29176253

产品详情 在线留言

一、三菱15寸AA150XN02 基本参数

制造商

三菱/Mitsubishi

产品型号

AA150XN02

屏尺寸

15.0"

分辨率

1024×768

分辨率简称

XGA

显示比例

4:3

像素排列

RGB垂直条状

点距

0.099×0.297 mm

产品组成

液晶屏

面板类型

a-Si TFT-LCD

主要用途

【工业】,

显著特征

【雾面】, 【灰阶可选】, 【翻转显示】,

二、三菱15寸AA150XN02光电参数

显示模式

TN,常白显示,透射式

亮度

450 nits

对比度

450:1

颜色

262K/16.7M

色彩饱和度

50%NTSC

响应时间

6/19  ms

可视角度

50/60/75/75

最佳视角

6 o'clock

白场色度

X:0.313; Y:0.329

白场变动

1.30

扫描频率

60Hz

反转扫描

翻转

信号类型大类

LVDS

接口类型

LVDS

信号接口定义

BLL-2PINS-HH,BLL-2PINS-LL

驱屏电压

3.3V

面板输入电流

410mA

信号接口类型

端子

信号接口品牌

JST

信号接口型号

DF14H-20P-1.25H

信号接口脚距

3.5,4.0 mm

信号接口脚数

2,2 pins

三、三菱15寸AA150XN02结构参数

工作温度

-20 °C ~ 70 °C

存储温度

-20°C ~ 80°C

表面处理

雾面,Hard coating

显示区域

304.1×228.1 mm

可视区域

308.1×232.1

外形尺寸

326.00× 255.00×15.90 mm

触摸屏

灯管位置

侧入式光源

背光类型

CCFL

灯管数量

4 pcs

灯管形状

直条

背光寿命

50K Hours

单一灯管电压

620V

单一灯管电流

6.5mA

灯管工作频率

40/70KHz (Min./Max.)

灯管启动电压

1300/1500/1650V (Min.)(Ta=+25/0/-20℃)

内置灯管驱动器

背光接口类型

端子

背光接口品牌

JST

背光接口型号

BHSR-02VS-1, BHR-02VS-1

背光接口数量

2,2 pcs

背光接口脚距

3.5 mm, 4.0 mm mm

背光接口定义

BLL-2PINS-HH, BLL-2PINS-LL

四、三菱15寸AA150XN02包装及生产状态

每箱数量

10 pcs

包装箱尺寸

488×395×361 mm

包装箱毛重

17.4 Kg

开始量产时间

2004/3/24

当前生产状态

未知
