产品应用：工业控制设备显视、医疗显视

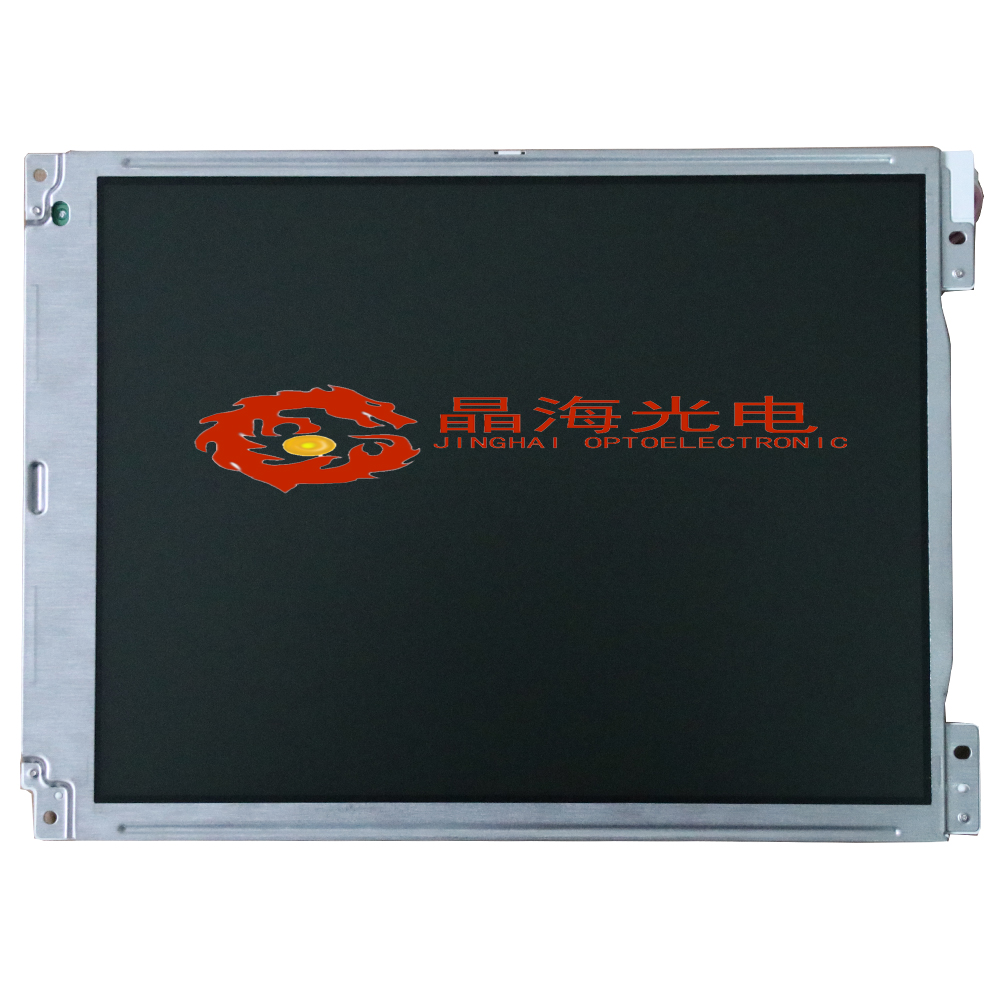

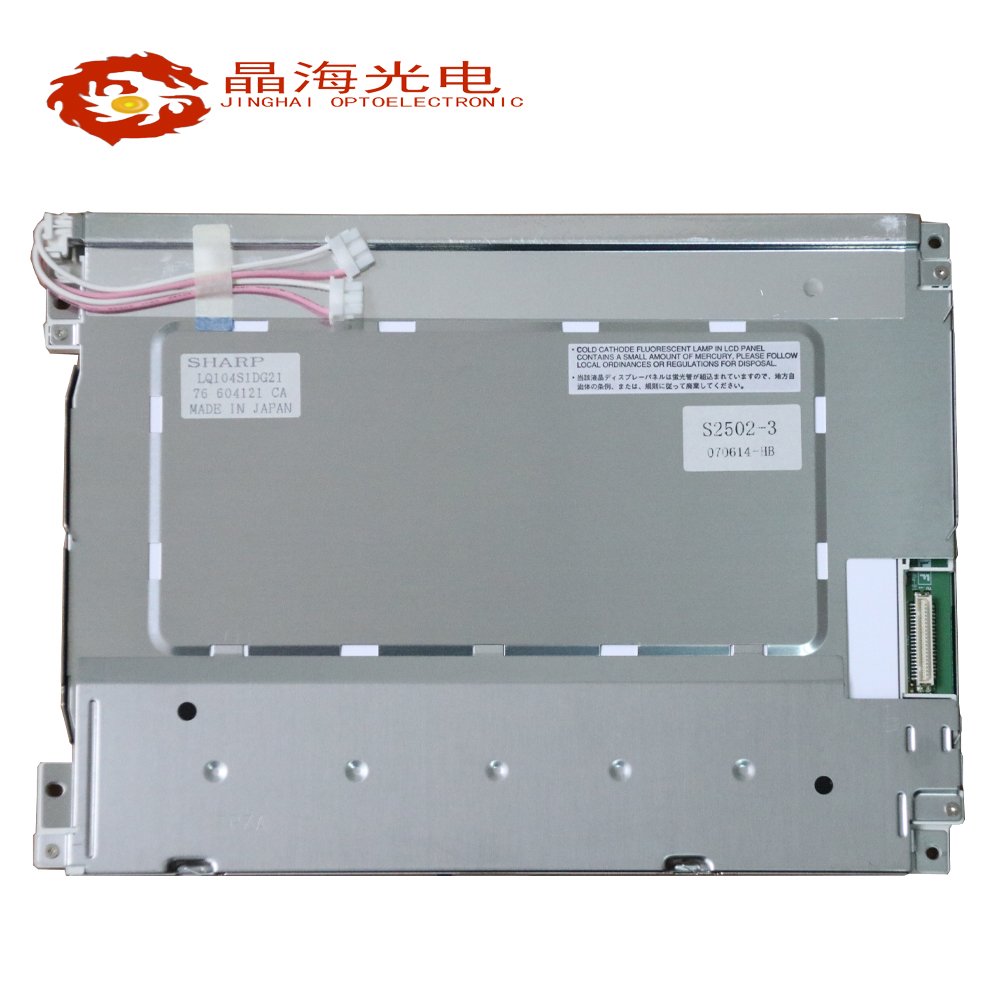

一、夏普液晶模组10.4寸LQ104S1DG21 应用详情 | |
面板品牌 | 夏普 |
面板型号 | LQ104S1DG21 |
面板类型 | a-Si TFT-LCD, 液晶模组 |
工作温度 | -10 ~ 65 °C |
存储温度 | -30 ~ 70 °C |
二、夏普液晶模组10.4寸LQ104S1DG21 光学特征 | |
面板亮度 | 350 cd/m2 (Typ.) |
可视角度 (L/R/U/D) | 70/70/40/70 (Typ.)(CR≥10) |
反应时间 (ms) | 10/25 (Typ.)(Tr/Td) |
最佳视角 | 6 o'clock |
工作模式 | TN，常白显示，透射式 |
对 比 度 | 300 : 1 (Typ.) (透射) |
显示颜色 | 262K (6-bit) |
白色色度 | X:0.313; Y:0.329 |
三、夏普液晶模组10.4寸LQ104S1DG21 结构特征 | |
面板尺寸 | 10.4英寸 |
像素数量 | 800(RGB)×600 , SVGA |
像素布局 | RGB垂直条状 |
像素间距 (mm) | 0.264×0.264 |
点间距 (mm) | 0.088×0.264 |
显示区域 (mm) | 211.2(H) × 158.4(V) |
可视区域 (mm) | 214.6(H) × 162.4(V) |
外观尺寸 (mm) | 246.5(H) × 179.4(V) |
外观厚度 (mm) | 15.5 (Max.) mm |
宽 高 比 | 4:3 (H:V) |
安装方式 | Face mounting holes (2-Φ3.4, 2-3.4×4.4) |
重 量 | 620g (Max.) |
表面处理 | 雾面，Hard coating (3H)，抗反射处理 |
四、夏普液晶模组10.4寸LQ104S1DG21 电子特征 | |
翻转扫描 | 翻转 (水平/垂直) |
功率消耗 | 6.5W |
五、夏普液晶模组10.4寸LQ104S1DG21 背光特征 | |
类 型 | CCFL |
位 置 | 侧入式光源(顶部) |
数 量 | 2PCS |
形 状 | 直条 |
寿命(小时) | 50K(Min.) |
电压供应 | 467V (Typ.) |
电流供应 | 3.5/6.0/7.0mA (Min./Typ./Max.) |
工作频率 | 35/60/70KHz (Min./Typ./Max.) |
启动电压 | 1000/1450V (Max.)(Ta=+25/-10℃) |
接口详情 | 品牌-日压端子 |
型号 | BHR-03VS-1 |
脚间距 | 4.0 mm |
Pin 数量 | 3 pins |
数量 | 2 pcs |
脚定义 | BLL-3PINS-HNL |
六、夏普液晶模组10.4寸LQ104S1DG21 信号特征 | |
电压供应 | 3.3/5.0V (Typ.)(VCC) |
电流供应 | 240/180mA (Typ.)(ICC) |
信号逻辑电压 | VIL≤0.3VCC; 0.7VCC≤VIH |
信号系统 | CMOS (1 ch, 6-bit) |

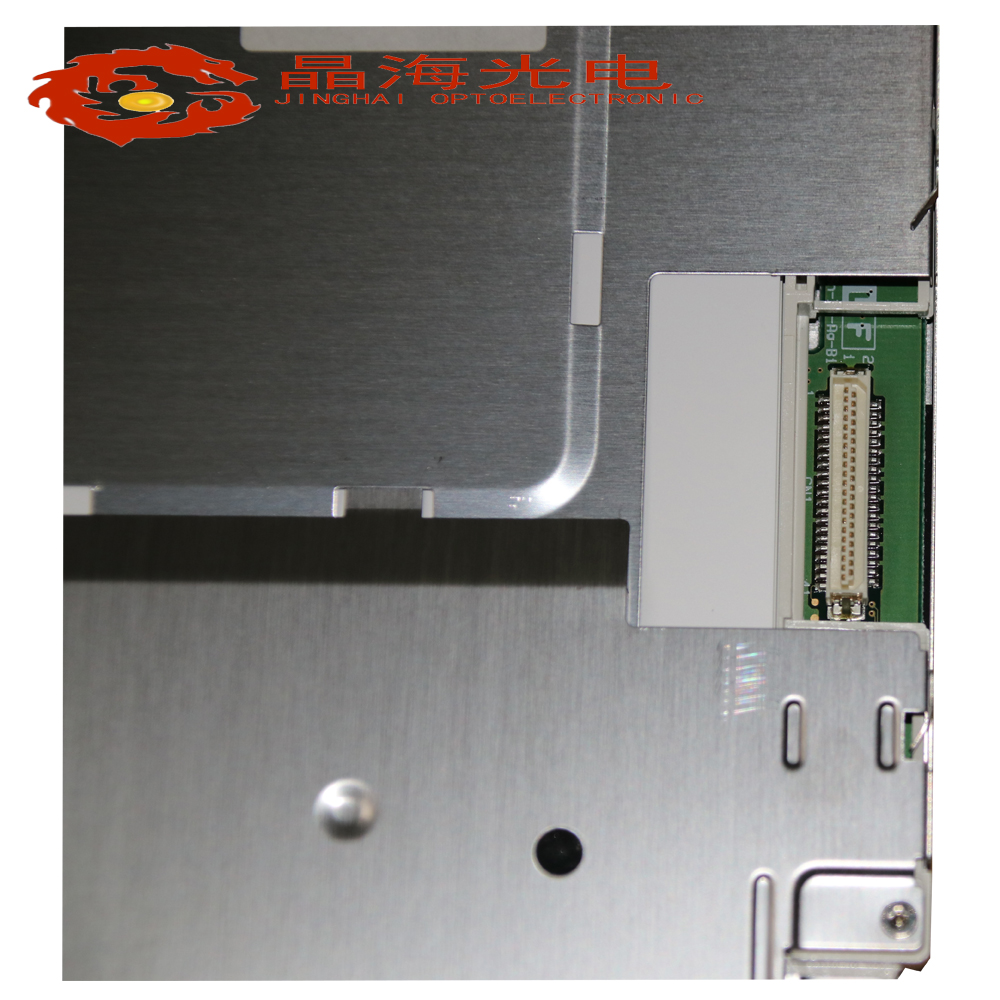

端子详情 | 品牌-广濑电机 |
型 号 | DF9MA-41P-1V |
脚 间 距 | 1.0 mm |
Pin 数量 | 41 pins |
数 量 | 1PCS |
七、夏普液晶模组10.4寸LQ104S1DG21 包装特征 | |
包 装 箱 | 数量-20 pcs / 箱 |
重 量 | 15.6 Kgs |
包装箱尺寸 | 494×326×433 mm (L×W×H) |
