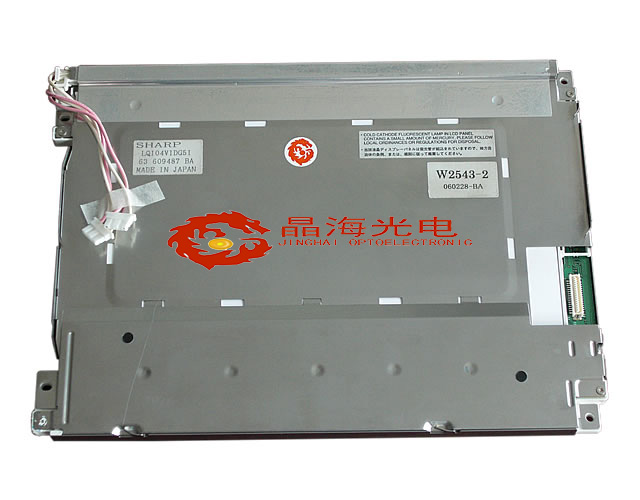

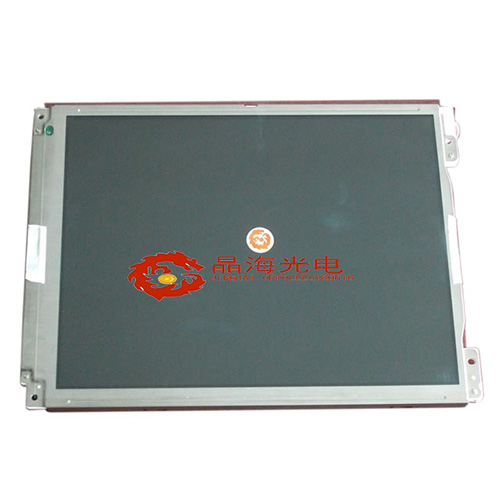

夏普10.4寸液晶屏LQ104V1DG51

夏普10.4寸液晶屏LQ104V1DG51

产品应用:工业控制设备显视、医疗显视、军工设备显视、

服务热线
0755-29176253

产品详情 在线留言

一、夏普液晶模组10.4寸LQ104V1DG51基本参数

制造商

夏普/SHARP

产品型号

LQ104V1DG521

屏尺寸

10.4"

分辨率

640×480

分辨率简称

VGA

显示比例

4:3

像素排列

RGB垂直条状

点距

0.110×0.330 mm

产品组成

液晶屏,

面板类型

a-Si TFT-LCD

主要用途

【工业】,

显著特征

【雾面】, 【翻转显示】,

二、夏普液晶模组10.4寸LQ104V1DG51光电参数

显示模式

TN,常白显示,透射式

亮度

350 nits

对比度

300:1

颜色

262K

色彩饱和度

-1%

响应时间

10/25  ms

可视角度

40/70/70/70

最佳视角

6 o'clock

白场色度

X:0.313; Y:0.329

白场变动

1.45

扫描频率

60Hz

反转扫描

翻转

信号类型大类

Parallel

接口类型

Parallel

信号接口定义

BLL-3PINS-HNL

驱屏电压

3.3/5.0V

面板输入电流

180mA

信号接口类型

端子

信号接口品牌

JST

信号接口型号

DF9MA-31P-1V

信号接口脚距

4 mm

信号接口脚数

3 pins

三、夏普液晶模组10.4寸LQ104V1DG51结构参数

工作温度

-10 °C ~ 65 °C

存储温度

-30°C ~ 70°C

表面处理

雾面,Hard coating ,抗反射处理

显示区域

211.2×158.4 mm

可视区域

214.6×162.4

外形尺寸

246.50× 179.40×15.50 mm

触摸屏

灯管位置

侧入式光源

背光类型

CCFL

灯管数量

2 pcs

灯管形状

直条

背光寿命

50K Hours

单一灯管电压

467V

单一灯管电流

6mA

灯管工作频率

35/60/70KHz (Min./Typ./Max.)

灯管启动电压

1300/1450V (Max.)(Ta=+25/-10℃)

内置灯管驱动器

背光接口类型

端子

背光接口品牌

JST

背光接口型号

BHR-03VS-1

背光接口数量

2 pcs

背光接口脚距

4.0 mm mm

背光接口定义

BLL-3PINS-HNL

四、LQ104V1DG51包装及生产状态

每箱数量

20 pcs

包装箱尺寸

511×288×356 mm

包装箱毛重

15.6 Kg

开始量产时间

2006/11/8
