产品应用：工业控制设备显视、医疗显视、军工设备显视、

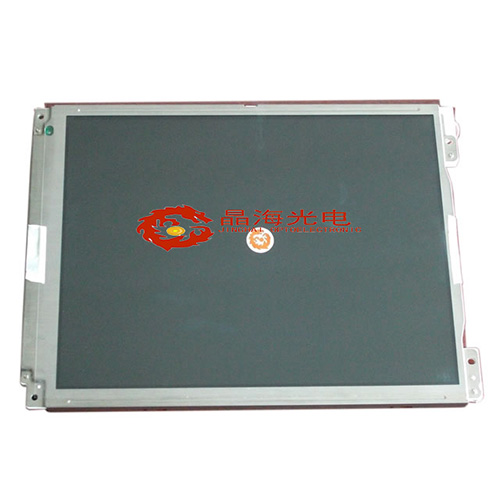

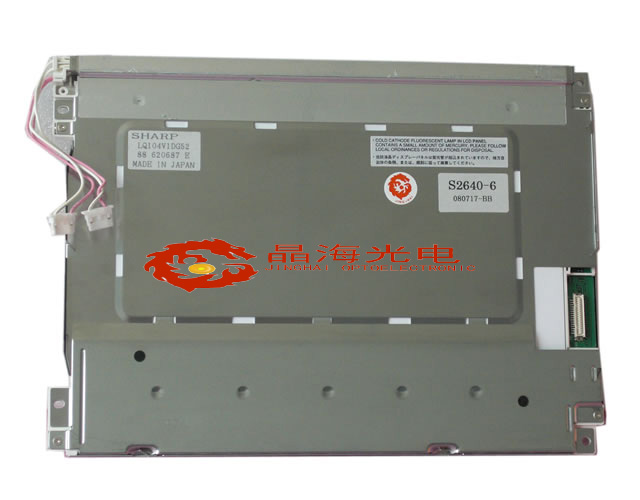

一、夏普液晶模组10.4寸LQ104V1DG52基本参数 | |
制造商 | 夏普/SHARP |
产品型号 | LQ104V1DG52 |
屏尺寸 | 10.4" |
分辨率 | 640×480 |
分辨率简称 | VGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.110×0.330 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【雾面】, 【翻转显示】, |
二、夏普液晶模组10.4寸LQ104V1DG52光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 350 nits |
对比度 | 300:1 |
颜色 | 262K |
色彩饱和度 | -1% |
响应时间 | 10/25 ms |
可视角度 | 40/70/70/70 |
最佳视角 | 6 o'clock |
白场色度 | X:0.313; Y:0.329 |
白场变动 | 1.45 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | Parallel |
接口类型 | Parallel |
信号接口定义 | BLL-3PINS-HNL |
驱屏电压 | 3.3/5.0V |
面板输入电流 | 180mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | DF9MA-31P-1V |
信号接口脚距 | 4 mm |
信号接口脚数 | 3 pins |
三、夏普液晶模组10.4寸LQ104V1DG52结构参数 | |
工作温度 | -10 °C ~ 65 °C |
存储温度 | -30°C ~ 70°C |
表面处理 | 雾面，Hard coating ，抗反射处理 |
显示区域 | 211.2×158.4 mm |
可视区域 | 214.6×162.4 |
外形尺寸 | 246.50× 179.40×15.50 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | CCFL |
灯管数量 | 2 pcs |
灯管形状 | 直条 |
背光寿命 | 50K Hours |
单一灯管电压 | 467V |
单一灯管电流 | 6mA |
灯管工作频率 | 35/60/70KHz （Min./Typ./Max.) |
灯管启动电压 | 1300/1450V （Max.）（Ta=+25/-10℃) |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | BHR-03VS-1 |
背光接口数量 | 2 pcs |
背光接口脚距 | 4.0 mm mm |
背光接口定义 | BLL-3PINS-HNL |
四、夏普液晶模组10.4寸LQ104V1DG5包装及生产状态 | |
每箱数量 | 20 pcs |
包装箱尺寸 | 511×288×356 mm |
包装箱毛重 | 15.6 Kg |
开始量产时间 | 2004/11/8 |
