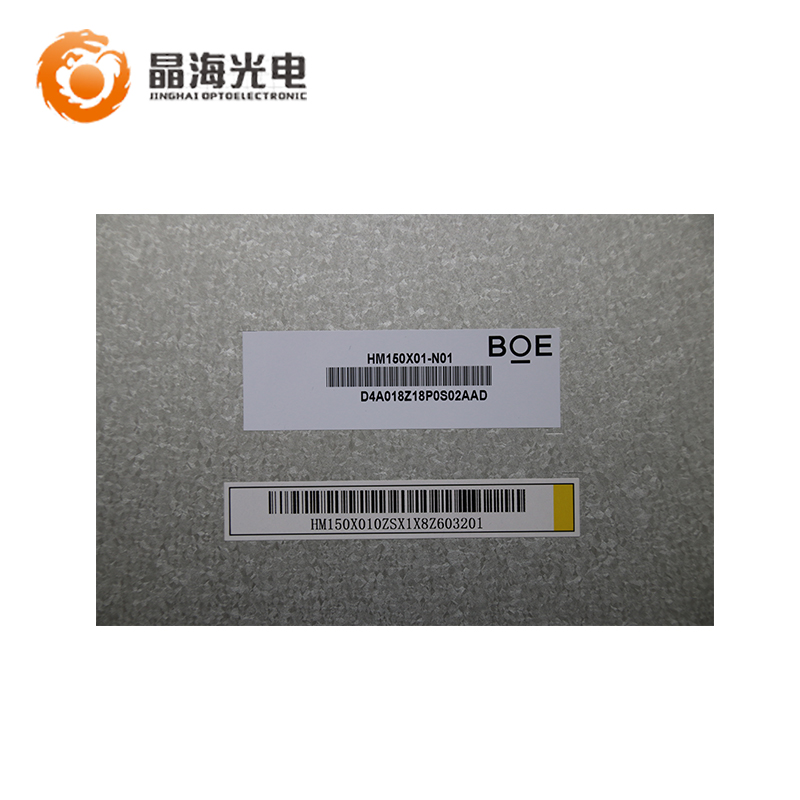

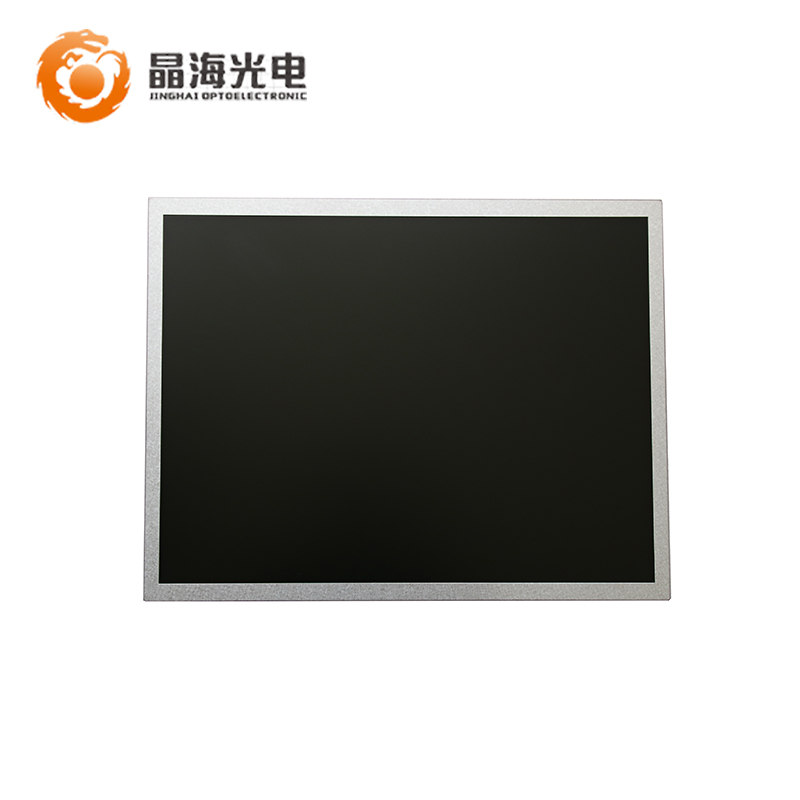

HM150X01-N01是一款15.0英寸a-Si TFT-LCD液晶模组产品,配有WLED背光,含LED驱动器背光驱动,无触摸。耐振动性为1.5G (14.7 m/s²)。端子正装,6/8位灰阶可选,表面雾面。
显示详情:TN,常白显示,透射式液晶模组产品,700:1的透射对比度,响应时间为8 (Typ.)(Tr+Td) ms。每个像素点采用了6-bit / 8-bit灰阶信号,可显示262K/16.2M颜色,色彩饱和度达到60% (NTSC)。
背光方面:采用了WLED发光的侧入式光源(底部),光源的使用寿命为50K小时,含LED驱动器。采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz
推荐应用:工业 生产状态:量产中
一、京东方15寸液晶模组HM150X01-N01 应用详情 | |
品 牌 | BOE-京东方 |
型号名称 | HM150X01-N01 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 |
其它名称 | HM150X01-N01 |
屏幕尺寸 | 15英寸 |
工作温度 | -20 ~ 70 °C |
存储温度 | -20 ~ 70 °C |
二、京东方15寸液晶模组HM150X01-N01 光学详情 | |
亮 度 | 350(cd/m2) (Typ.) |
对 比 度 | 700:1 (Typ.) 透射 |
最佳角度 | 全视角 |
响应速度 | 8(Typ.)(Tr+Td)(ms) |
可视角度 | 80/80/80/80 |
色 域 | 60% |
三、京东方15寸液晶模组HM150X01-N01 结构详情 | |
分 辨 率 | 1024(RGB)×768 , XGA |
像素配置 | RGB垂直条状 |
显示尺寸 | 304.128×228.096 mm(H×V) |
可视尺寸 | |
外观尺寸 | 326.5×253.5 mm(H×V) |
外观厚度 | 9.7mm |
物理形状 | 平面矩形 |
风景肖像 | 风景模式 |
宽 高 比 | 4:3 |
安装孔位 | Side mounting holes (4-M3) on left, right bezel |
四、京东方15寸液晶模组HM150X01-N01 电子详情 | |
刷新频率 | 60Hz |
功率总耗 | 8.4/10.0W (Typ./Max.) |
五、京东方15寸液晶模组HM150X01-N01 信号详情 | |
输入电压 | 3.3V (Typ.) |
信号接口 | LVDS (1 ch, 6/8-bit) |

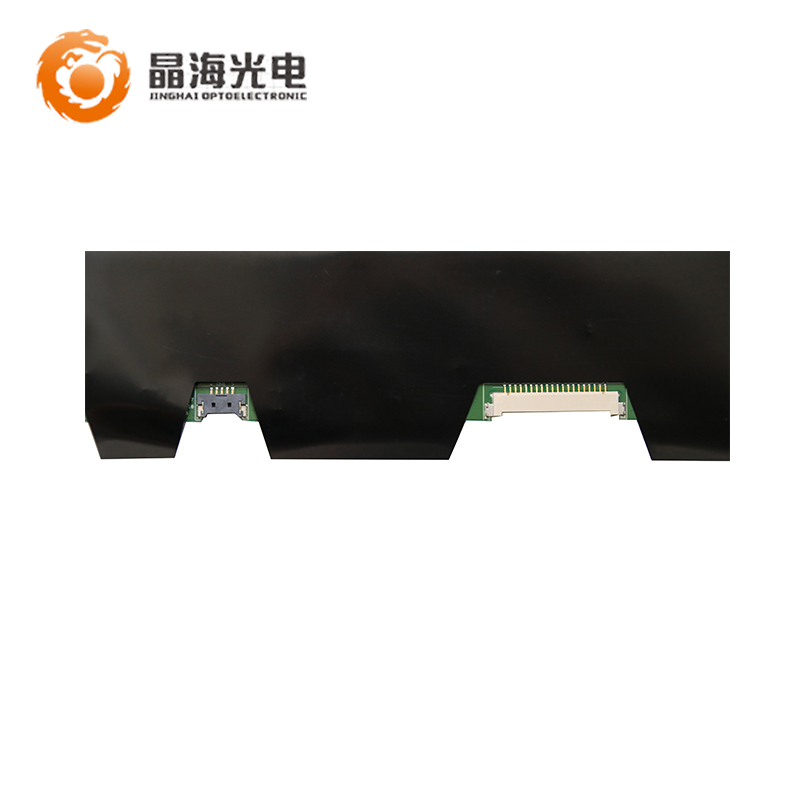

接口位置 | 背面 |
接口类型 | 端子 |
接口脚数 | 20 pins |
接口数量 | 1 pcs |
脚 定 义 | LVDS-20P1C8B-060A |
六、京东方15寸液晶模组HM150X01-N01 发光详情 | |
灯管类型 | WLED |
位置侧入 | 侧入式光源(底部) |
灯管寿命 | 50K(Typ.) (Hours) |
输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
输入电流 | 467/500/534mA (Min./Typ./Max.) |
功率消耗 | 6.0±0.4W |
接口位置 | 背面 |
接口类型 | 端子 |
接口品牌 | 广濑电机 |
接口型号 | DF14H-20P-1.25H |
接口脚距 | 1.25 mm |
接口脚数 | 20 pins |
接口数量 | 1 pcs |
脚 定 义 | LVDS-20P1C8B-060A |
七、京东方15寸液晶模组HM150X01-N01 包装详情 | |
包装数量 | 10 pcs / 箱 |
