京东方17寸(DV170YGM-N10)LCD液晶显示屏,液晶屏产品信息-晶海光电

DV170YGM-N10

DV170YGM-N10

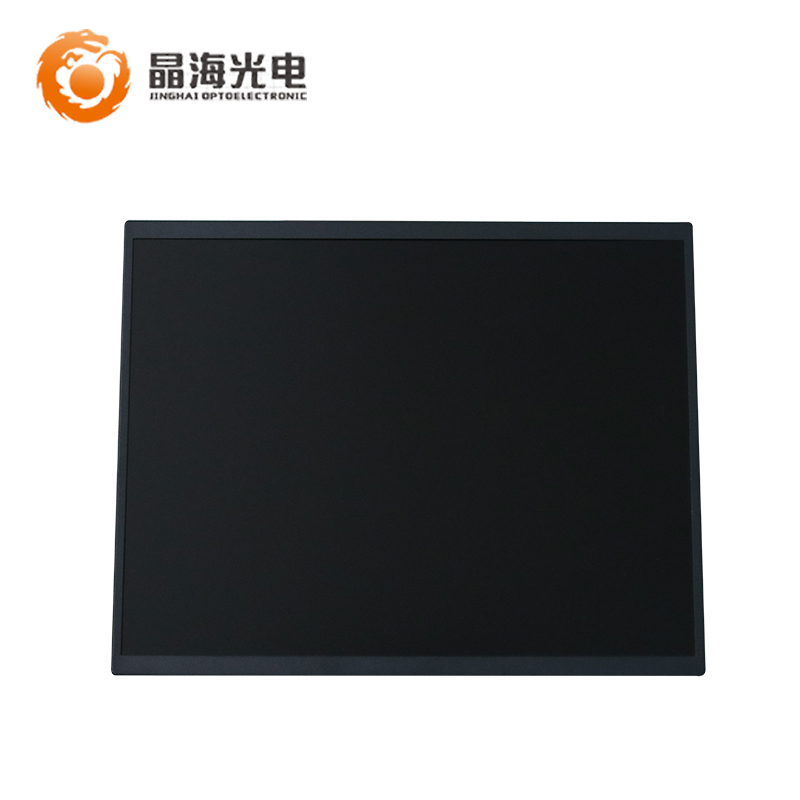

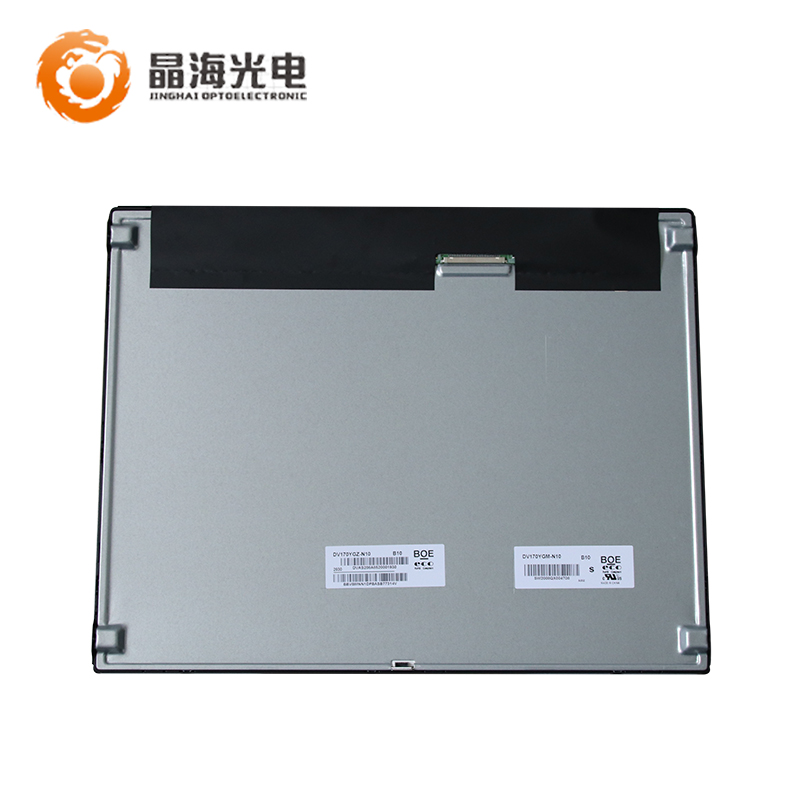

DV170YGM-N10是一款采用a-Si TFT-LCD技术的17.0英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。
显示详情:分辨率为1280(RGB)×960,宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。显示区域尺寸345.408×259.056 (宽×高) mm,外观尺寸为359×284.8 (宽×高) mm,表面处理为雾面 (Haze 25%),Hard coating (3H)。
背光方面:4 strings WLED发光的侧入式光源,光源的使用寿命为30K小时,不含背光驱动。
信号接口:30 pins,端子连接,驱屏电压为5.0V (Typ.)。垂直刷新率Fv为60Hz。

服务热线
0755-29176253

产品详情 在线留言

一、京东方17寸液晶模组DV170YGM-N10 应用详情

品   牌

BOE-京东方

型号名称

DV170YGM-N10

屏幕类型

a-Si TFT-LCD , 液晶模组

其它名称

DV170YGM-N10

屏幕尺寸

17英寸

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

二、京东方17寸液晶模组DV170YGM-N10 结构详情

像素数量

1280(RGB)×960


像素布局

RGB垂直条状

点间距

0.08995×0.26985 mm

像素间距

30 (Typ.)(Tr+Td)



三、京东方17寸液晶模组DV170YGM-N10 结构尺寸

显示区域

345.408×259.056 mm (H×V)

外观尺寸

 359×284.8 mm (H×V)

外观厚度

7.5 (Typ.) mm


外观特征

TBD雾面 (Haze 25%)

宽高比

4:3

产品净重

TBD


表面处理

 雾面 (Haze 25%)

外观形状

平面矩形

风景肖像

 肖像模式

安装孔位

 Side mounting holes (4-M3) on left, right bezel

重   量

TBD



四、京东方17寸液晶模组DV170YGM-N10 电子详情

工作频率

60Hz

功率消耗

10.66W (Typ.)

五、京东方17寸液晶模组DV170YGM-N10 光学详情

光学模式

ADS,常黑显示,透射式

面板亮度

250 cd/m² (Typ.)

对比度

 1000:1 (Typ.)

可视角度

 89/89/89/89 (Typ.)

最佳视角

 全视角

反应时间

 14 (Typ.)(G to G) ms

显示颜色

色温白色

六、京东方17寸液晶模组DV170YGM-N10 背光详情

灯管类型

 WLED4

灯管数量

 4串侧入式光源

灯管寿命

 30K(Min.) (Hours)

灯管形状

 阵列

电压输入

 34.8±2.4V

电流输入

 55mA (Typ./Max.)

功耗

 7.66±0.53W

功率消耗

 2.09/2.31/2.45W (Min./Typ./Max.)



接口类型

端子



接口型号

3707K-S06N-21L

接口脚距

1.0 , 6 , 1 pcs

脚定义

BLE-6PINS-CCAACC





七、京东方17寸液晶模组DV170YGM-N10 包装详情

包装数量

11 pcs / 箱

外箱尺寸(L×W×H)

 520×363×375 mm
