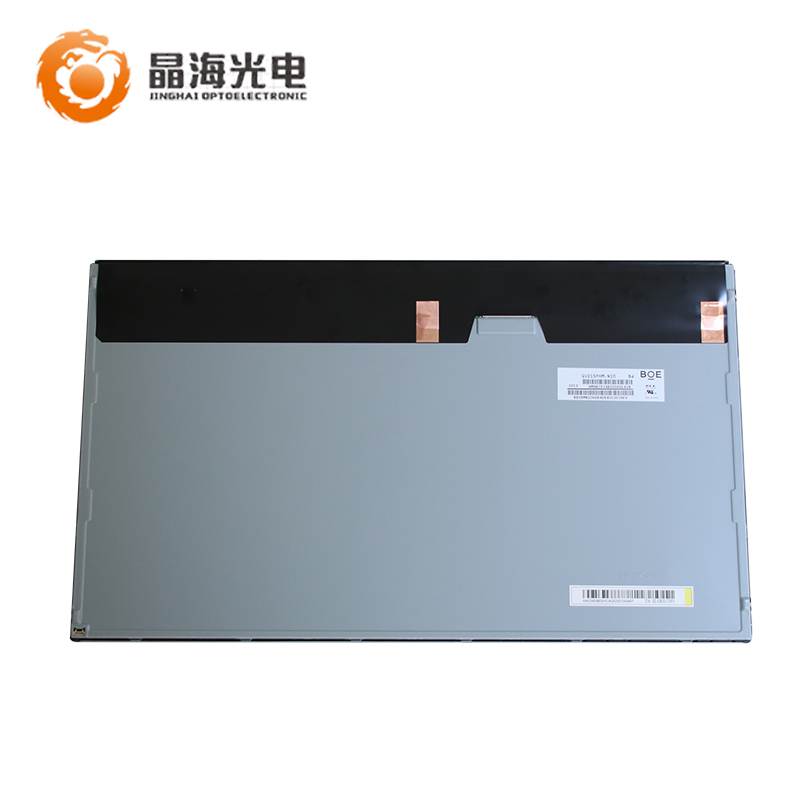

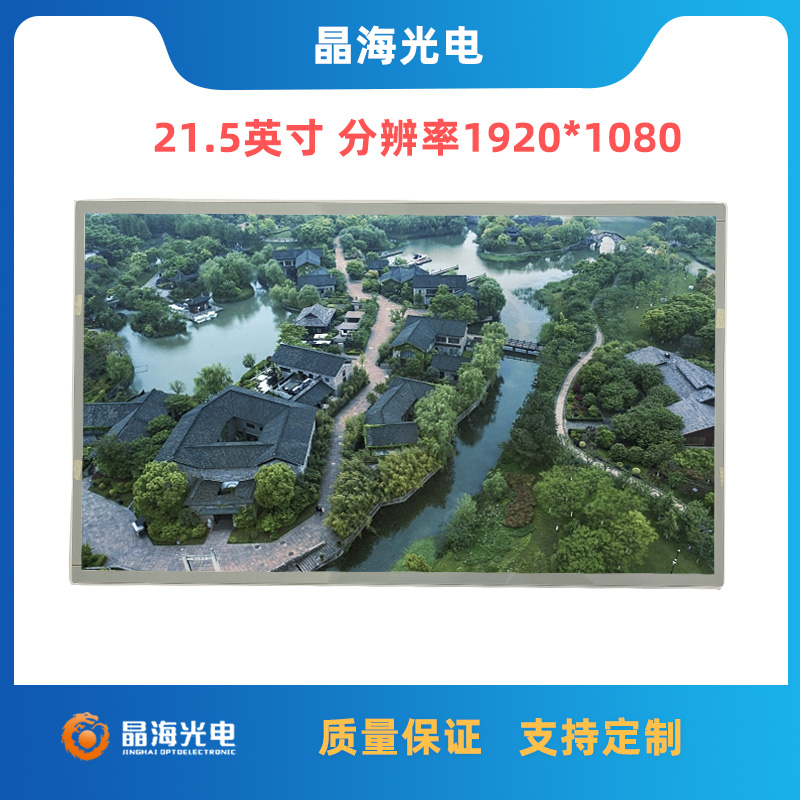

GV215FHM-N10采用a-Si TFT-LCD技术的21.5英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。
典型特征: 风景模式 / 肖像模式,白光LED背光,表面雾面, High TNI 105 ℃。工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。
显示特征:分辨率1920(RGB)×1080 (FHD),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。显示区域尺寸为476.64×268.11 (宽×高) mm,外观尺寸为485.6(宽)×292.2(高) mm,表面处理为雾面 (Haze 25%)Hard coating (3H)。
背光详情:侧入式光源,光源的使用寿命为30K小时,不含背光驱动。GV215FHM-N10采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。
一、京东方21.5寸液晶模组GV215FHM-N10 应用详情 | |
液晶品牌 | 京东方 |
型号名称 | GV215FHM-N10 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 |
屏幕尺寸 | 21.5" |
工作温度 | -20 ~ 70 °C |
存储温度 | -30 ~ 80 °C |
二、京东方21.5寸液晶模组GV215FHM-N10 光学详情 | |
光学模式 | ADS,常黑显示,透射式 |
亮度 | 350 cd/m²(Typ.) |
对比度 | 1000:1 (Typ.) (透射) |
响应速度 | 14 (Typ.)(G to G) ms |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
最佳角度 | 全视角 |
颜色数量 | Wx:0.313; Wy:0.329 |
颜色数量 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K |
白色色度 | Wx:0.313; Wy:0.329 |
三、京东方21.5寸液晶模组GV215FHM-N10 结构详情 | |
分 辨 率 | 1920(RGB)×1080 , FHD |
像素配置 | RGB垂直条状 |
点 间 距 | 0.08275×0.24825 (W×H) mm |
像素间距 | 0.24825×0.24825 (W×H) mm |
显示尺寸 | 476.64(W)×268.11(H) mm |
外观尺寸 | 485.6(W)×292.2(H) mm |
可视尺寸 | 513.0(W)×291.0(H) mm |
外观厚度 | 10.7 (Typ.) mm |
宽高比 | 16:9 (W:H) |
重量 | 1.93Kgs (Typ.) |
表面处理 | 雾面 (Haze 25%) |
物理形状 | 平面矩形 |
风景肖像 | 风景 / 肖像模式 |
安装方式 | Side mounting holes (4-M2) on left, right bezel |
四、京东方21.5寸液晶模组GV215FHM-N10 电子详情 | |
刷新频率 | 60Hz |
翻转扫描 | No |
功率总耗 | 21.86/25.6W (Typ./Max.) |
五、京东方21.5寸液晶模组GV215FHM-N10信号详情 | |
信号接口 | LVDS (2 ch, 8-bit) |
输入电压 | 5.0V (Typ.) |
输入电流 | 0.7/1.2A (Typ./Max.) |
功率消耗 | 3.5/5.4W (Typ./Max.) |
接口类型 | 端子 |
接口型号 | 端子 |

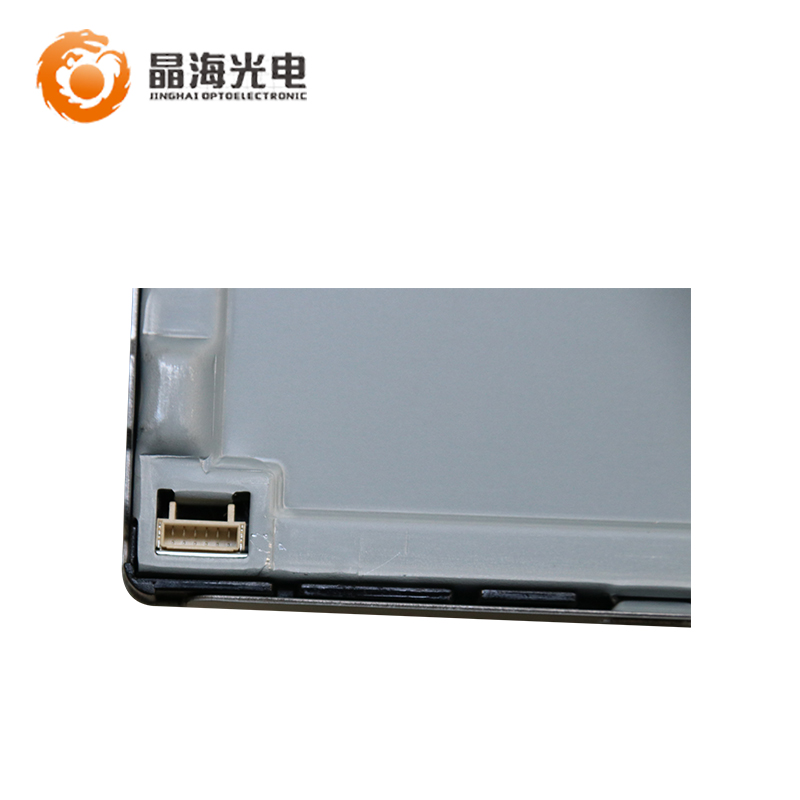

信号接口 | 品牌 宇宙 |
接口型号 | 3707K-Q06N-08X |
脚距/脚数/数量 | 1.0 , 6 , 1 pcs |
脚定义 | BLE-6PINS-CCAACC |
六、京东方21.5寸液晶模组GV215FHM-N10 包装详情 | |
包装数量 | 12 pcs / 箱 |
包装尺寸 | 554×324×390 mm |
