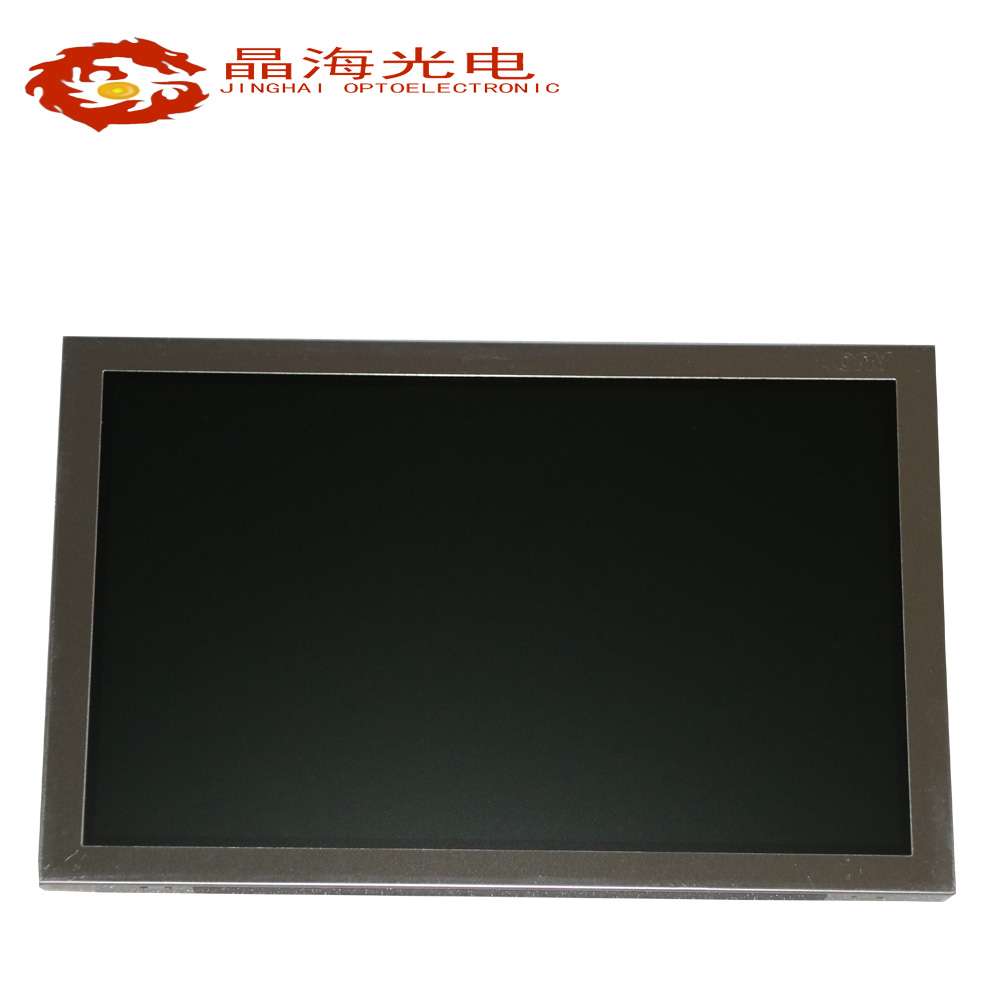

G085VW01 V0 (别名: G085VW01 V.0)是一款采用a-Si TFT-LCD技术的8.5吋液晶模组产品，配有WLED背光，含LED驱动器背光驱动，无触摸。耐振动性为1.5G (14.7 m/s²)，180度翻转显示，表面雾面。
显示详情：TN，常白显示，透射式液晶模组产品， 500:1的透射对比度，响应时间为20/10 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit灰阶信号，可显示262K颜色，色彩饱和度达到50% (NTSC)。
背光方面：采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：工业 生产状态：已停产
一、友达8.5寸G085VW01-V0 基本参数 | |
制造商 | 友达/AUO |
产品型号 | G085VW01-V0 |
屏尺寸 | 8.5" |
分辨率 | 800×480 |
分辨率简称 | WVGA |
显示比例 | 15:9 |
像素排列 | RGB垂直条状 |
点距 | 0.077×0.231 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【白光LED】, 【翻转显示】, 【自带LED驱动】, 【雾面】, 【广视角】, 【宽温】, |
二、友达8.5寸G085VW01-V0光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 300 nits |
对比度 | 500:1 |
颜色 | 262K |
色彩饱和度 | 50%NTSC |
响应时间 | 20/10 ms |
可视角度 | 80/60/80/80 |
最佳视角 | 12 o'clock |
白场色度 | X:0.300; Y:0.320 |
白场变动 | 1.33 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | Parallel |
接口类型 | CMOS |
信号接口定义 | DRGB-40P1C6B-070A |
驱屏电压 | 3.3V |
面板输入电流 | 150mA |

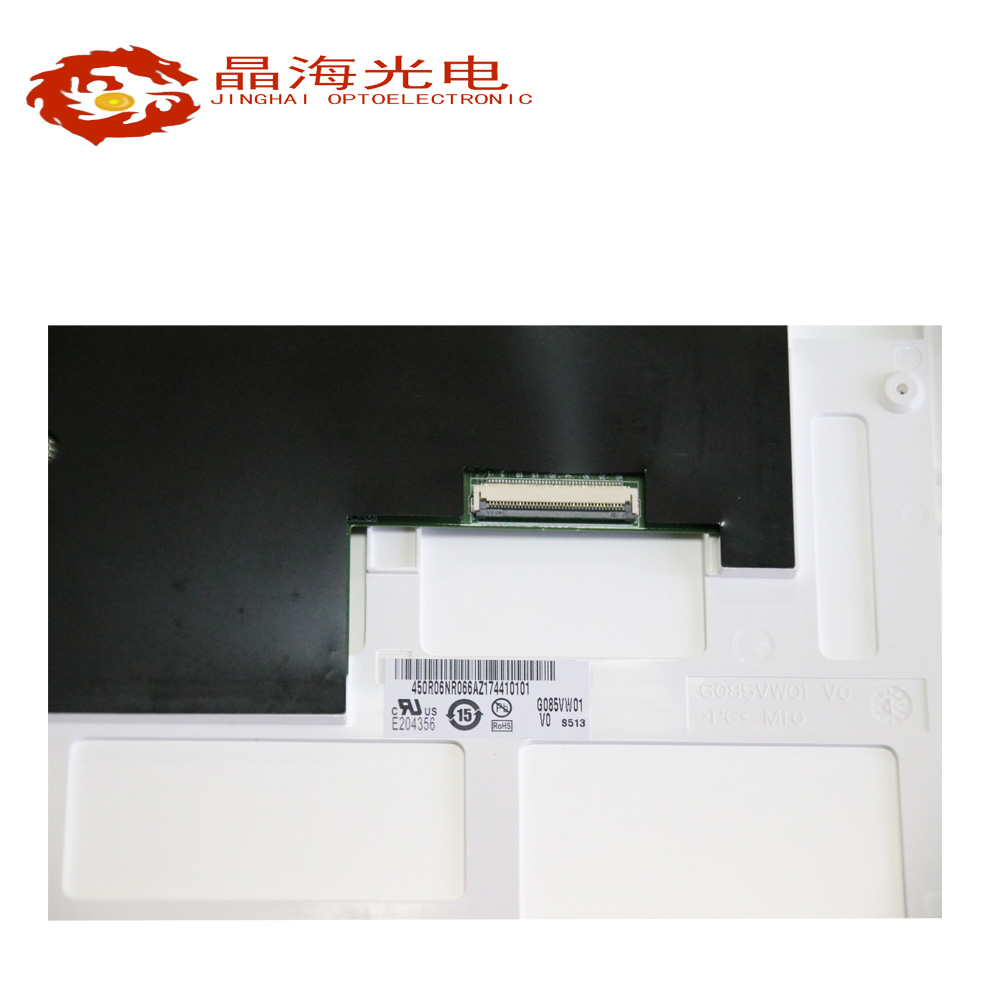

信号接口类型 | 端子 |
信号接口品牌 | E&T |
信号接口型号 | 089H40-001100-G2-R |
信号接口脚距 | 1.25 mm |
信号接口脚数 | 5 pins |
三、友达8.5寸G085VW01-V0结构参数 | |
工作温度 | -30 °C ~ 85 °C |
工作湿度 | 5% ~ 95% |
存储温度 | -30°C ~ 85°C |
存储湿度 | 5% ~ 95% |
表面处理 | 雾面，Hard coating |
显示区域 | 184.8×110.88 mm |
可视区域 | 189.8×116.0 |
外形尺寸 | 210.00× 134.00×10.00 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
背光寿命 | 50K Hours |
内置灯管驱动器 | 含LED驱动模块 |
背光接口类型 | 端子 |
背光接口品牌 | E&T |
背光接口型号 | 3808K-F05N-02R |
背光接口数量 | 1 pcs |
背光接口脚距 | 1.25 mm mm |
背光接口定义 | DRGB-40P1C6B-070A |
四、友达8.5寸G085VW01-V0包装及生产状态 | |
每箱数量 | 30 pcs |
包装箱尺寸 | 520×340×250 mm |
包装箱毛重 | 12 Kg |
开始量产时间 | 2009/10/22 |
