NL6448BC33-46

NL6448BC33-46

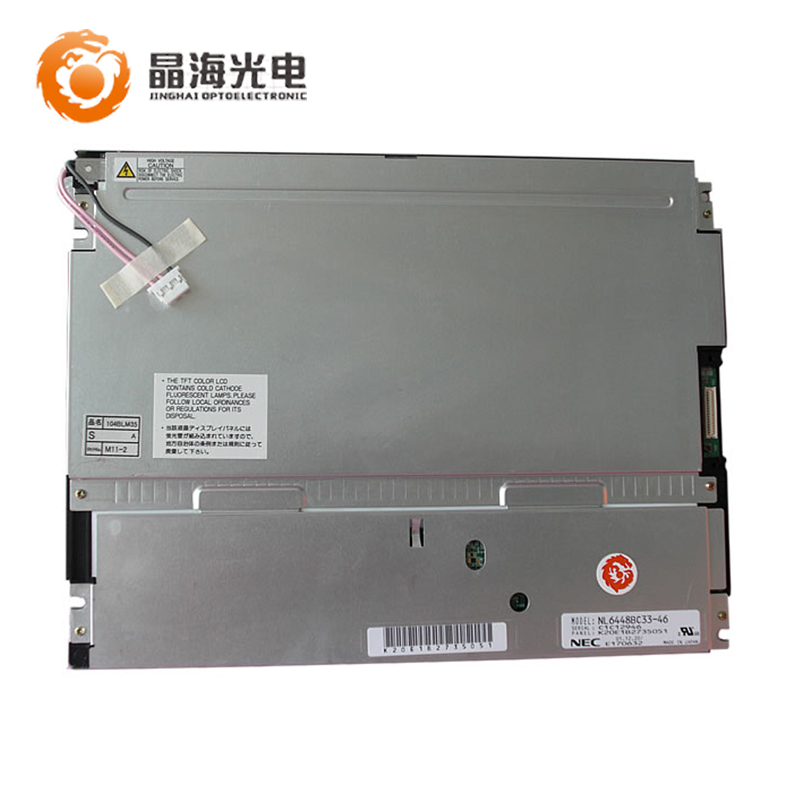

NL6448BC33-46是NEC液晶技术株式会社 (NEC,NEC) 推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品。
显示详情:TN,常白显示,透射式液晶模组产品,NL6448BC33-46可以提供350 cd/m²的显示亮度 300:1的透射对比度,以及70/70/45/55 (Typ.)(CR≥10)(L/R/U/D)的可视角度。
信号接口:总共31 pins,采用端子连接,驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz

服务热线
0755-29176253

产品详情 在线留言

一、NEC液晶模组10.4寸NL6448BC33-46 基本参数

制造商

NEC/NEC

产品型号

NL6448BC33-46

屏尺寸

10.4"

分辨率

640×480

分辨率简称

VGA

显示比例

4:3

像素排列

RGB垂直条状

点距

0.110×0.330 mm

产品组成

液晶屏,

面板类型

a-Si TFT-LCD

主要用途

【工业】,

显著特征

【雾面】, 【翻转显示】,

二、NEC液晶模组10.4寸NL6448BC33-46光电参数

显示模式

TN,常白显示,透射式

亮度

350 nits

对比度

300:1

颜色

262K

色彩饱和度

43%NTSC

响应时间

6/40  ms

可视角度

45/55/70/70

最佳视角

6 o'clock

白场色度

X:0.305; Y:0.330

白场变动

1.25

扫描频率

60Hz

反转扫描

翻转

信号类型大类

Parallel

接口类型

CMOS

信号接口定义

BLL-3PINS-LHH

驱屏电压

3.3/5.0V

面板输入电流

280mA

信号接口类型

端子

信号接口品牌

JST

信号接口型号

DF9-31P-1V

信号接口脚距

4 mm

信号接口脚数

3 pins

三、NEC液晶模组10.4寸NL6448BC33-46结构参数

工作温度

0 °C ~ 65 °C

存储温度

-20°C ~ 80°C

表面处理

雾面,Hard coating

显示区域

211.2×158.4 mm

可视区域

215.4×161.8

外形尺寸

243.00× 185.10×11.00 mm

触摸屏

灯管位置

侧入式光源

背光类型

CCFL

灯管数量

2 pcs

灯管形状

直条

单一灯管电压

520V

单一灯管电流

5mA

灯管工作频率

50/70KHz (Min./Max.)

灯管启动电压

850/1100V (Min.)(Ta=+25/0℃)

内置灯管驱动器

背光接口类型

端子

背光接口品牌

JST

背光接口型号

BHR-03VS-1

背光接口数量

1 pcs

背光接口脚距

4.0 mm mm

背光接口定义

BLL-3PINS-LHH

四、NEC液晶模组10.4寸NL6448BC33-46包装及生产状态

开始量产时间

2003/7/1
