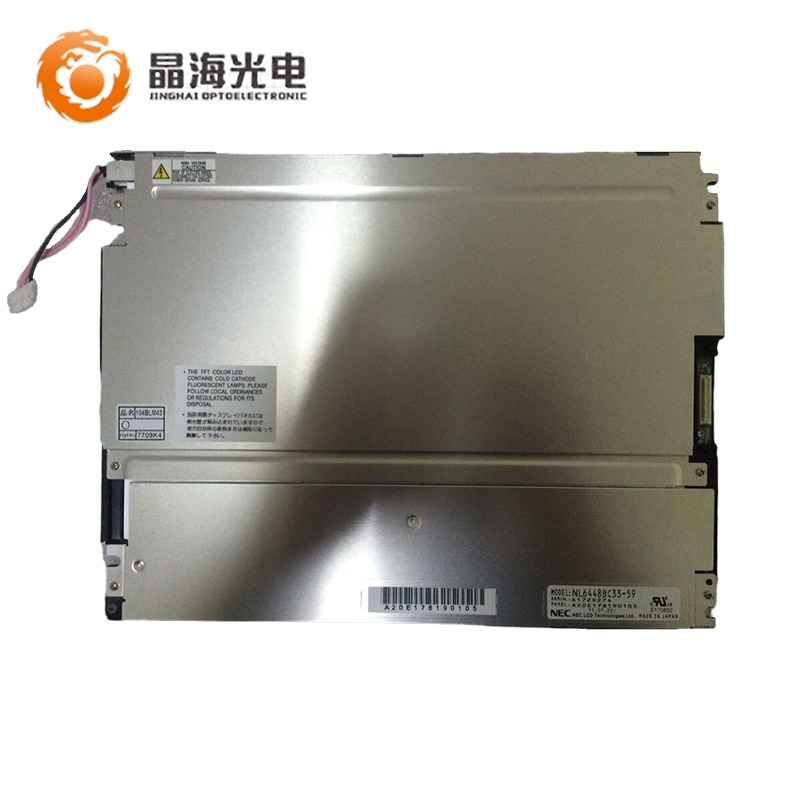

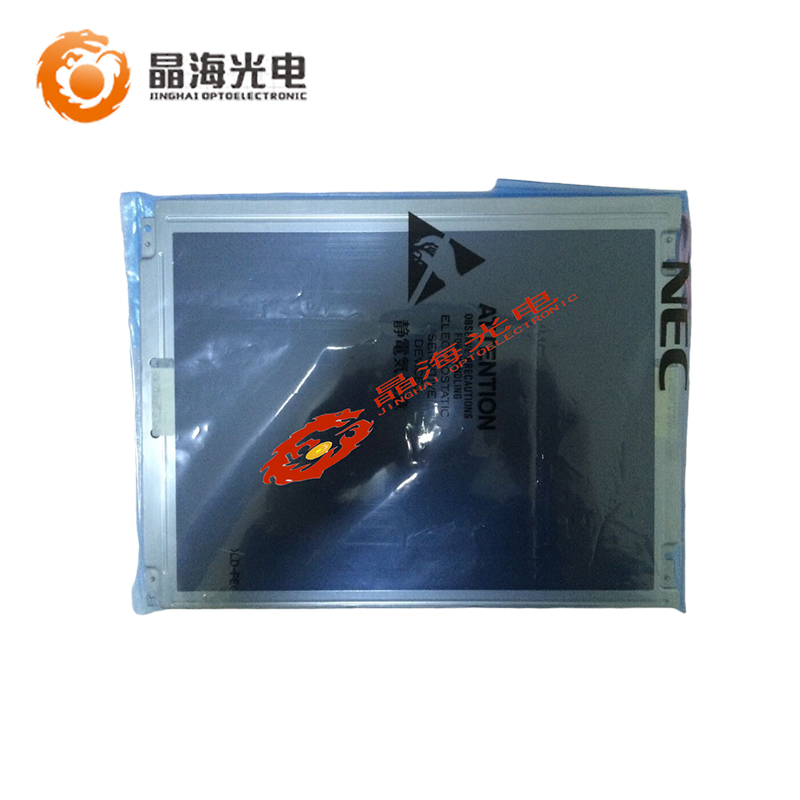

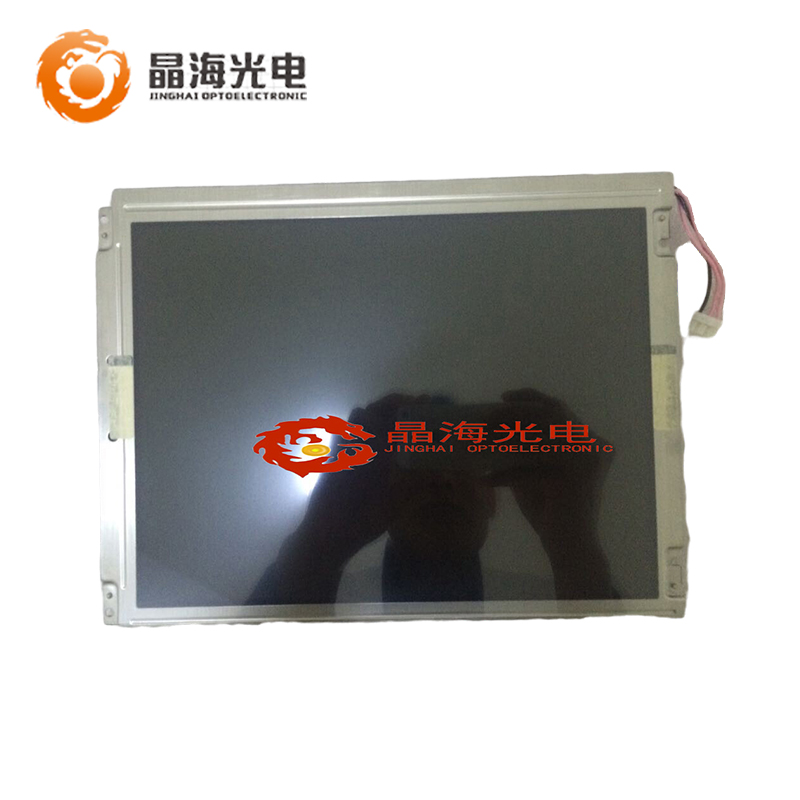

NL6448BC33-59是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品。
显示详情：它装配有CCFL背光，无背光驱动，无触摸。
信号接口：总共31 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz
生产状态：已停产
一、NEC液晶模组10.4寸NL6448BC33-59 基本参数 | |
制造商 | NEC/NEC |
产品型号 | NL6448BC33-59 |
屏尺寸 | 10.4" |
分辨率 | 640×480 |
分辨率简称 | VGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.110×0.330 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【翻转显示】, |
二、NEC液晶模组10.4寸NL6448BC33-59光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 450 nits |
对比度 | 600:1 |
颜色 | 262K |
色彩饱和度 | 43%NTSC |
响应时间 | 8/25 ms |
可视角度 | 45/55/70/70 |
最佳视角 | 6 o'clock |
白场色度 | X:0.313; Y:0.329 |
白场变动 | 1.25 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | Parallel |
接口类型 | CMOS |
信号接口定义 | BLL-3PINS-LHH |
驱屏电压 | 3.3/5.0V |
面板输入电流 | 180mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | DF9C-31P-1V |
信号接口脚距 | 4 mm |
信号接口脚数 | 3 pins |
三、NEC液晶模组10.4寸NL6448BC33-59结构参数 | |
工作温度 | -10 °C ~ 70 °C |
存储温度 | -20°C ~ 80°C |
表面处理 | Clear，Hard coating |
显示区域 | 211.2×158.4 mm |
可视区域 | 215.4×161.8 |
外形尺寸 | 243.00× 185.10×10.50 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | CCFL |
灯管数量 | 2 pcs |
灯管形状 | 直条 |
单一灯管电压 | 520V |
单一灯管电流 | 5mA |
灯管工作频率 | 50/70KHz （Min./Max.) |
灯管启动电压 | 850/1100V （Min.）（Ta=+25/-10℃) |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
