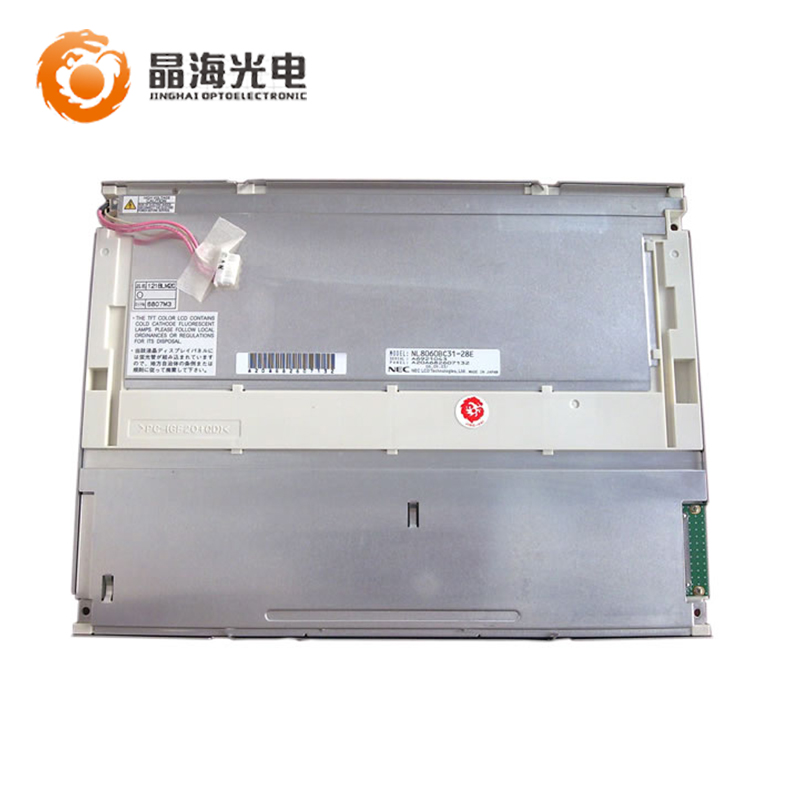

NL8060BC31-28D是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。它的工作温度为 -10 ~ 70°C，存储温度为 -20 ~ 80°C。
显示详情：TN，常白显示，透射式液晶模组产品，600:1的透射对比度，以及70/70/45/55 (Typ.)(CR≥10)(L/R/U/D)的可视角度。
背光方面：采用了2 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：工业 生产状态：已停产
一、NEC液晶模组12.1寸NL8060BC31-28D 应用详情 | |
制 造 商 | NEC |
型 号 | NL8060BC31-28D |
类型 | a-Si TFT-LCD , 液晶模组 |
对角尺寸 | 12.1" |
存储温度 | -20 ~ 80 °C |
工作温度 | -10 ~ 70 °C |
抗振性能 | 2.0G (19.6 m/s2) |
二、NEC液晶模组12.1寸NL8060BC31-28D 结构详情 | |
解 析 度 | 800(RGB)×600 , SVGA |
点 间 距 | (mm)0.1025×0.3075 (H×V) |
像素排列 | RGB垂直条状 |
像素间距 | (mm)0.3075×0.3075 (H×V) |
显示区域 | (mm)246(H) × 184.5(V) |
开口区域 | (mm)249.0(H) × 187.5(V) |
外观尺寸 | (mm)280(H) × 210(V) |
外观厚度 | (mm)13.0/13.7 (Typ./Max.) |
物理形状 | 平面矩形 |
风景肖像 | 风景模式 |
安装方式 | Face mounting holes (4-Φ3.5) on left, right bezel |
重 量 | 730g (Typ.) |
表面处理 | 雾面，Hard coating (3H) |
三、NEC液晶模组12.1寸NL8060BC31-28D 光学详情 | |
显示亮度 | 350 cd/m2 (Typ.) |
可视角度 | 70/70/45/55 (Typ.)(CR≥10) |
显示模式 | TN，常白显示，透射式 |
推荐视角 | 6 o'clock |
响应时间 | (ms)8/25 (Typ.)(Tr/Td) |
白色坐标 | Wx |
0.313; Wy | 0.329 |
支持颜色 | 262K (6-bit) |
色 域 | 40% NTSC (CIE1931) |
亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) |
四、NEC液晶模组12.1寸NL8060BC31-28D 电子详情 | |
帧 频 率 | 60Hz |
翻转扫描 | 翻转 (180°) |
功率总耗 | 6.4W (Typ) |
五、NEC液晶模组12.1寸NL8060BC31-28D 信号详情 | |
电压供应 | 3.3V (Typ.) |
电流供应 | 200/410mA (Typ./Max.) |
信号类型 | LVDS (1 ch, 6-bit) |
六、NEC液晶模组12.1寸NL8060BC31-28D 接口详情 | |
品牌 | 航空电子 |
型号 | FI-SE20P-HFE |
脚距 | 1.25 mm |
脚数 | 20 pins |
数量 | 1PCS |
七、NEC液晶模组12.1寸NL8060BC31-28D 光源详情 | |
光源类型 | CCFL |
数 量 | 2 pcs |
光源寿命 | 50000小时 |
是否可换 | Replaceable (121LHS18) |
形 状 | 直条 |
光源位置 | 侧入式光源(顶部) |
电压供应 | 570V (Typ.) |
电流供应 | 2.0/5.0/5.5mA (Min./Typ./Max.) |
工作频率 | 58/63/68KHz (Min./Typ./Max.) |
启动电压 | 970/1410V (Min.)(Ta=+25/-10℃) |
品牌 | 日压端子 |
型号 | BHR-04VS-1 |
脚距 | 4.0 mm |
脚数 | 4 pins |
数量 | 1 pcs |
