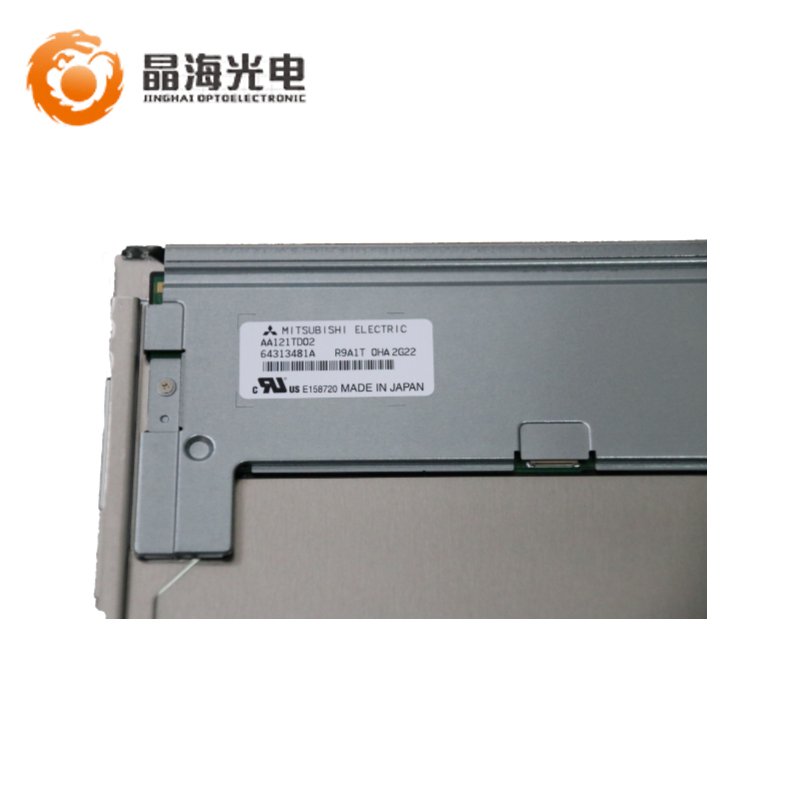

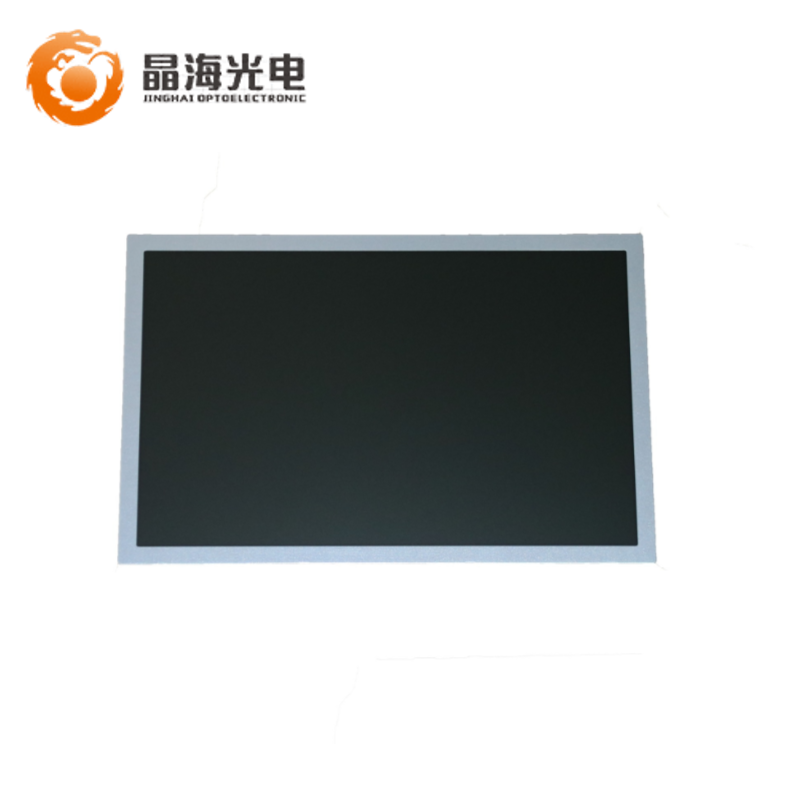

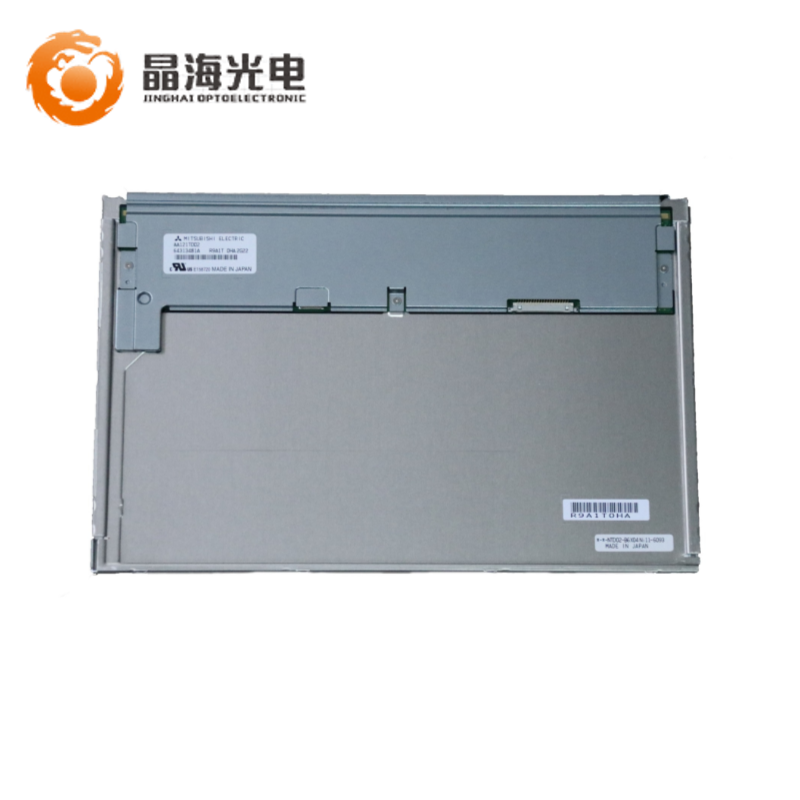

AA121TD02

AA121TD02

AA121TD02是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，配有WLED背光，含LED驱动器背光驱动，无触摸。180度翻转显示，6/8位灰阶可选，表面雾面。耐振动性为1.0G (9.8 m/s²)。

显示详情：TN，常白显示，透射式液晶模组产品，700:1的透射对比度。每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，可显示262K/16.7M颜色，色彩饱和度达到40% (NTSC)。

背光详情：采用了WLED发光的侧入式光源(底部)，光源的使用寿命为100K小时，含LED驱动器。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。

推荐应用：工业/游戏；生产状态：量产中。

服务热线

0755-29176253

产品详情在线留言

一、三菱12.1寸AA121TD02 基本参数
面板品牌	三菱 (Mitsubishi)
面板型号	AA121TD02
面板尺寸	12.1英寸
面板类型	a-Si TFT-LCD , 液晶模组;
像素数量	1280(RGB)×800 , WXGA
像素布局	RGB垂直条状
显示区域	261.12(宽)×163.2(高) mm
可视区域	263.52(宽)×165.60(高) mm
外观尺寸	283(宽)×1阿85.1(高) ×10.2(厚) mm
表面处理	雾面，Hard coating (3H)
面板亮度	450 cd/m² (Typ.)
对比度	700:1 (Typ.) (TM)
可视角度	80/80/80/60 (Typ.)(CR≥10)
工作模式	TN，常白显示，透射式
佳视角	6 o'clock
反应时间	4/12 (Typ.)(Tr/Td)
显示颜色	262K/16.7M , 40% (CIE1931)
光源类型	WLED , 100K小时 , 含LED驱动器
工作频率	60Hz
触摸屏	无触摸
面板重量	620g (Typ.)
面板应用	工业，游戏
信号接口	LVDS (1 ch, 6/8-bit) , 20 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境
工作:	-30 ~ 80 °C ; 存储: -30 ~ 80 °C
