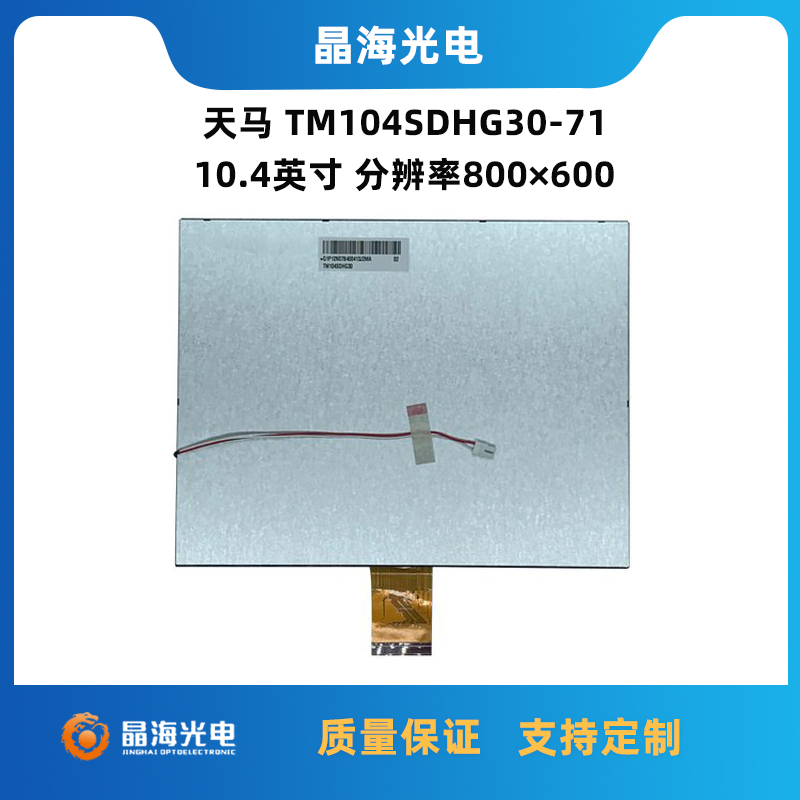

TM104SDHG30-71

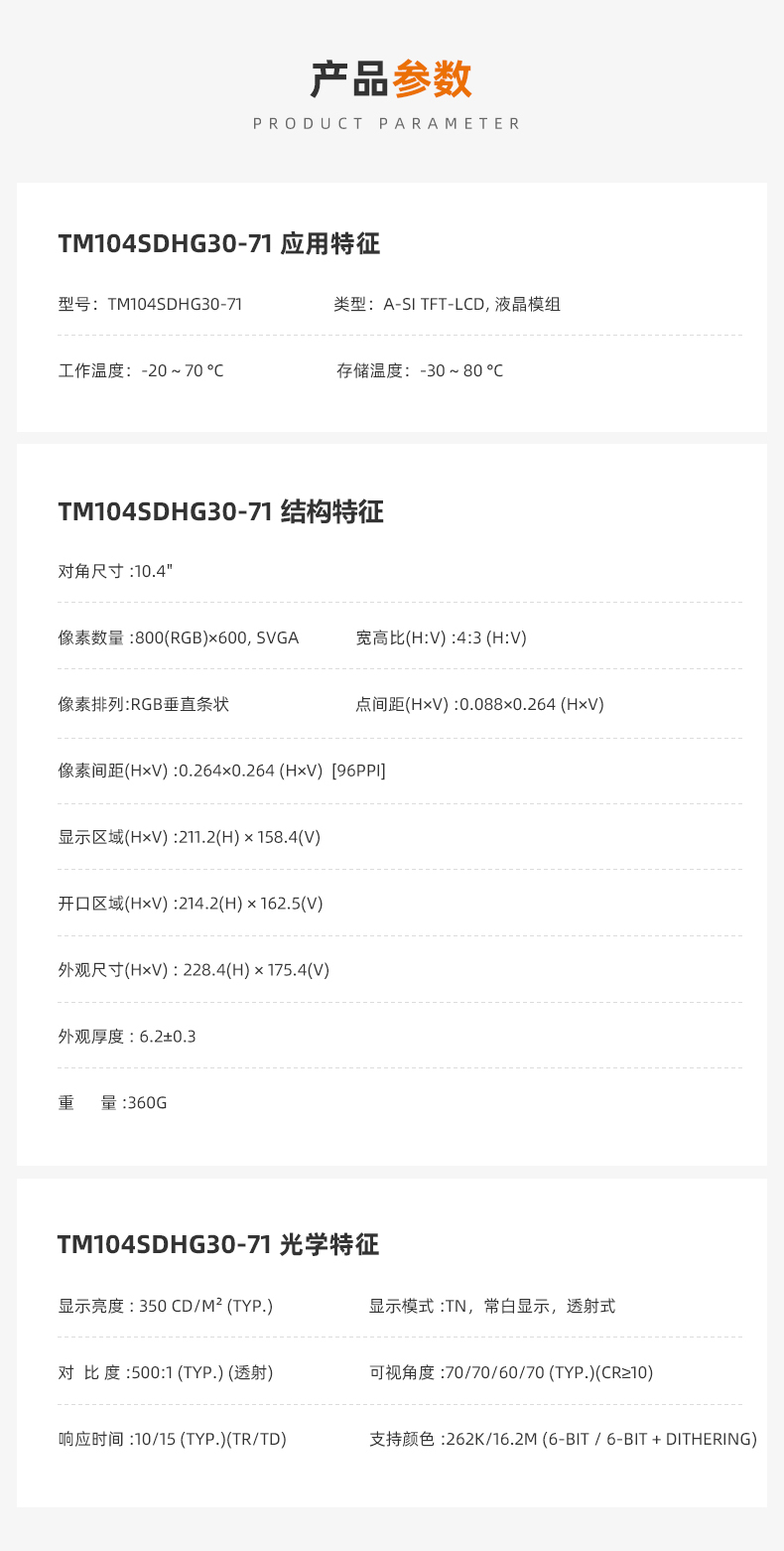

TM104SDHG30-71显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.2×162.5 (宽×高) mm，外观尺寸为228.4×175.4 (宽×高)×6.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重360g。背光方面此产品采用了3S12P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM104SDHG30-71采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
